USB4970-00-A · USB Type-C 插件

USB4970-00-A 是 GCT 的 USB Type-C 插件,封装 插件,询价(1 个起订),现货。深圳市科炜科技有限公司可提供该型号的现货配套与 BOM 整单配单,价格与交期以询价确认为准。

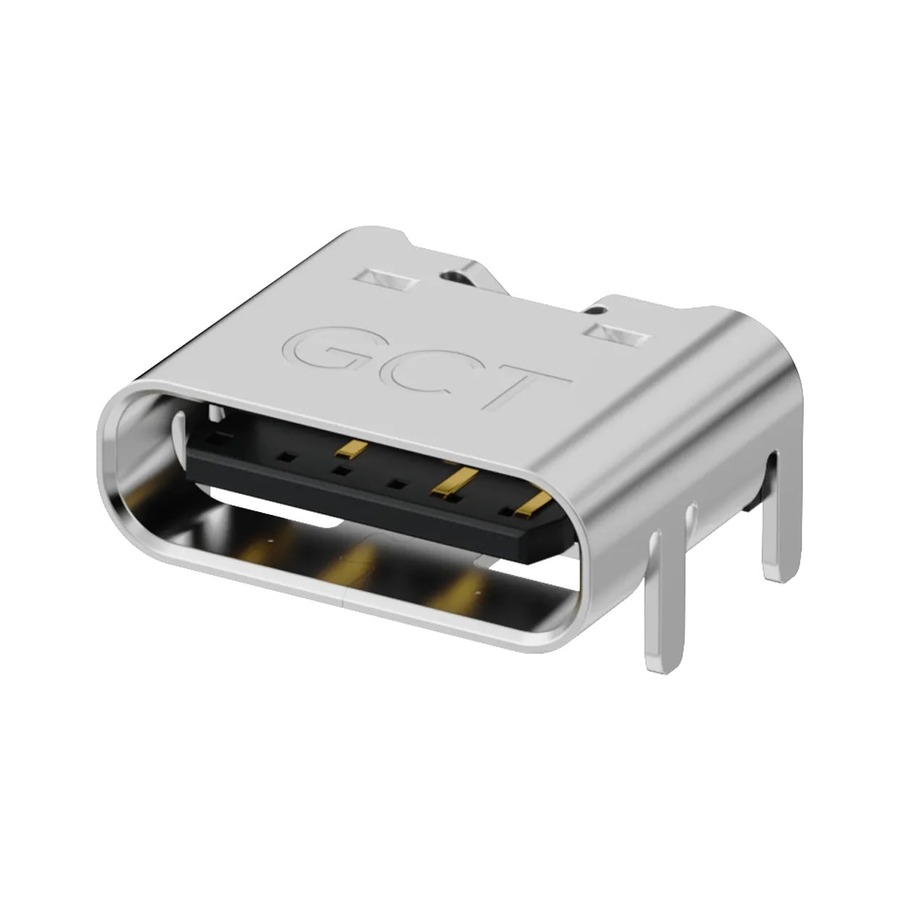

USB4970-00-A USB Type-C 插件
型号 (MPN)USB4970-00-A
品牌GCT
品名USB Type-C 插件
封装插件
分类连接器 / USB Type-C
参考单价询价
起订量1 个
交期参考现货
参考库存5,505 个

USB4970-00-A 阶梯价格(参考)

该型号暂未设置阶梯价,请按数量询价。

USB4970-00-A 详细参数

连接器类型USB-C (USB TYPE-C)
Number of Contacts24 (6+18 Dummy) - Power Only 6 Pin
GenderReceptacle
安装方式Surface Mount, Right Angle; Through Hole
TerminationSolder
FeaturesSolder Retention
工作温度-30°C ~ 85°C
Number of Ports1
Current Rating (Amps)1.25A, 3A, 4.25A

USB4970-00-A 产品说明

USB4970-00-A 是 GCT 的USB Type-C 插件,封装 插件。Type-C 母座,负责把电源和 USB 数据接进设备,很多设计里它是板上唯一的接口。先确认安装形式、PIN 数和外壳固定方式——需要 USB PD 或替代模式时,16PIN 不能替 24PIN。公开元器件市场报价显示当前有市场可供信息;具体数量、批次和价格以询价确认为准。

这个料号最重要的限制已经写在站内参数里:虽然触点栏写的是 24 位,但后面注明 6+18 Dummy 和 Power Only 6 Pin。工程文件里必须把它当成明确的供电接口定义,而不是完整 24Pin 数据接口。

站内记录 1.25A、3A、4.25A 三个电流条件,但没有说明每个数值对应的触点组合、温升条件和认证项目。实际负载、线缆和 PCB 铜箔都要按原厂数据表核对。

安装结构是直角表面贴装并带通孔和 Solder Retention。画板前要确认外壳开孔、端子位置、加强脚和回流焊工艺,不能用其他 Type-C 母座的封装直接套入。

如果项目需要 USB 2.0 数据、USB 3.x、USB PD 或 Alternate Mode,先确认接口定义和所需触点,再选对应料号。供电座能否满足数据要求,不能靠外形判断。

采购与替代核对:
  • 确认项目只需要供电,还是需要 USB 数据、USB PD 或 Alternate Mode。
  • 核对 Power Only 6 Pin 的触点定义和允许电流条件。
  • 确认直角贴装、通孔加强脚、Solder Retention 和外壳开孔。
  • 替换时同时核对焊盘、端子方向、耐温与回流工艺。
直接回答: USB4970-00-A 是 GCT 的 USB Type-C 母座,站内参数为 24 位(6+18 Dummy)、Power Only 6 Pin、直角表面贴装并带通孔、Solder Retention,额定电流记录为 1.25A、3A、4.25A,工作温度 -30°C 至 85°C。站内明确标为仅供电配置,不能只看到 USB Type-C 或 24 个触点数,就把它当作支持 USB 数据、USB PD 或替代模式的通用 24Pin 接口。 更新于 2026-11-20

USB4970-00-A 常见问题

USB4970-00-A 现在有货吗?

该型号在库参考数量 5,505 个,现货。实际库存与交期以询价确认为准,下单前请联系销售核对最新情况。

USB4970-00-A 的价格是多少?

公开元器件市场报价显示该型号有市场可供信息,但页面暂不公开固定价格;请提供数量和目标批次,我们会确认可供数量、单价与交期。

USB4970-00-A 的封装和品牌是什么?

USB4970-00-A 由 GCT 生产,封装 插件,属于连接器下的USB Type-C。USB4970-00-A 是 GCT 的USB Type-C 插件,封装 插件。Type-C 母座,负责把电源和 USB 数据接进设备,很多设计里它是板上唯一的接口。先确认安装形式、PIN 数和外壳固定方式——需要 USB PD 或替代模式时,16PIN 不能替 24PIN。公开元器件市场报价显示当前有市场可供信息;具体数量、批次和价格以询价确认为准。

USB4970-00-A 的最小起订量是多少?

USB4970-00-A 的最小起订量为 1 个,支持小批量试产与批量配套,整盘、编带、散料均可按需求配货。

科炜科技能提供 USB4970-00-A 的替代型号吗?

可以。把原型号、目标品牌或关键参数(如连接器类型、Number of Contacts、Gender)发给我们,我们会给出可替代型号、封装匹配情况与配单报价。

怎么向科炜科技询价 USB4970-00-A?

三种方式:电话或微信 19125211182;邮箱 19125211182@163.com;或在官网 BOM 配单页上传物料清单。工作时间内一般 2 小时内响应,整单 BOM 正式报价通常 24 小时内给出。

USB4970-00-A 可以传 USB 数据吗?

按站内参数,它是 Power Only 6 Pin,不能据此认定支持 USB 数据。需要数据通信时,应先核对完整触点定义并选择对应料号。

参数写 24 位,是否等于 24 个可用触点?

不等于。站内写的是 24 (6+18 Dummy),并明确 Power Only 6 Pin,不能把 Dummy 触点当成完整功能触点。

能直接替换其他 24Pin USB-C 母座吗?

不能只按 Type-C 外观和触点数替换。还要核对供电还是数据配置、焊盘、端子方向、加强脚、电流条件和外壳结构。
