SRV05-4 · ESD 静电保护阵列 4 路

SRV05-4 是 Littelfuse Inc. 的 ESD 静电保护阵列 4 路,封装 SOT-23-6,询价(1 个起订),订货。深圳市科炜科技有限公司可提供该型号的订货配单与 BOM 整单配单,价格与交期以询价确认为准。

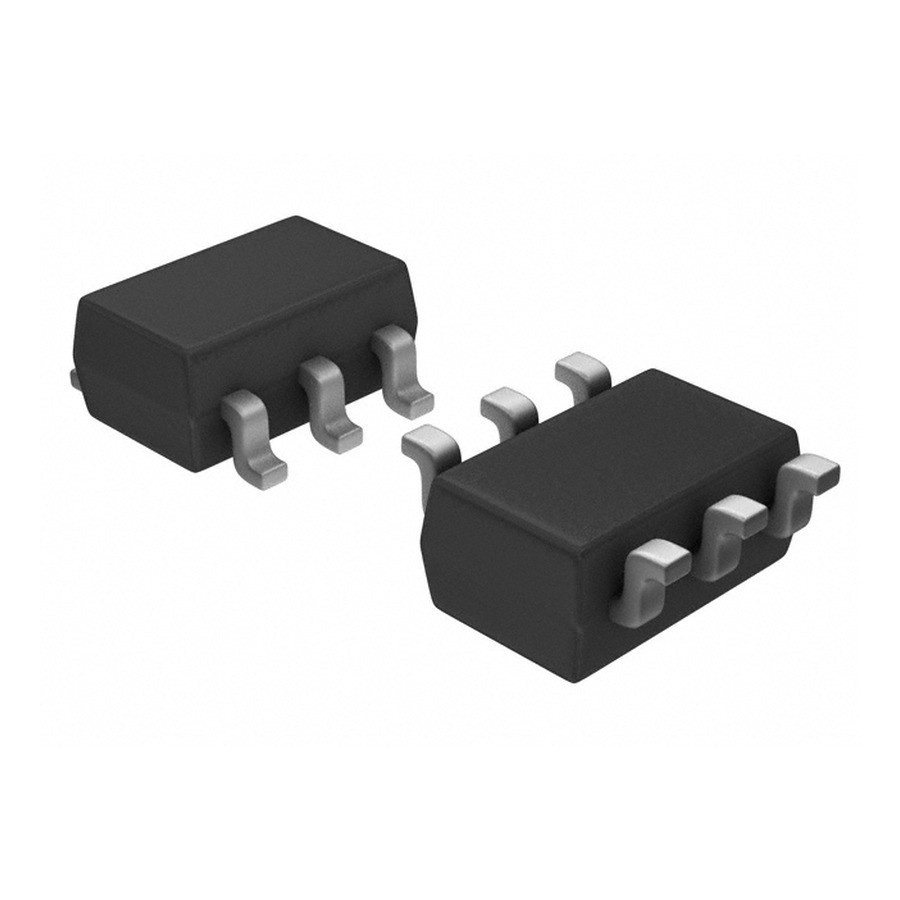

SRV05-4 ESD 静电保护阵列 4 路
型号 (MPN)SRV05-4
品牌Littelfuse Inc.
品名ESD 静电保护阵列 4 路
封装SOT-23-6
分类保险丝与保护 / ESD 保护
参考单价询价
起订量1 个
交期参考订货
参考库存0 个

SRV05-4 阶梯价格(参考)

该型号为期货型号,价格与货期按实际订货确认,请提交询价单(下方有入口),销售会回复单价、交期与起订量。

SRV05-4 详细参数

通道4
钳位电压15V
RoHS符合

SRV05-4 产品说明

SRV05-4 是 Littelfuse 的 4 路 ESD 静电保护阵列,SOT-23-6 封装,工作电压在 5V 这一档,标称钳位 15V(实际钳位随电流变化,以原厂 datasheet 的曲线为准)。它的用法是拿一颗管子看住 4 条信号线——USB 2.0 的 D+/D- 和 VBUS、网口或 HDMI 的几对差分线、按键和接口排针,都能用它把静电泄到地,后面的芯片才不会被人体接触或插拔打坏。挑这类器件时,高速线上第一个要看的是电容,不是钳位电压:普通 TVS 的结电容几百 pF,挂到 USB 差分线上眼图直接就废了,SOT-23-6 的 4 路阵列本来就是为这种场合做的,具体电容值查原厂规格书。另外三点:一是走线要短、要靠近连接器,地回路越短泄放越干净,把器件放在远离接口的位置等于没做;二是别拿它当电源过压保护用,那种场合要选功率更大的 TVS;三是多路可以并起来增强泄放能力,但电容会叠加,高速线上要权衡。现货、批次与交期需按当天行情确认。

SRV05-4 常见问题

SRV05-4 现在有货吗?

该型号在库参考数量 0 个,订货。实际库存与交期以询价确认为准,下单前请联系销售核对最新情况。

SRV05-4 的价格是多少?

该型号目前为期货(无现货),价格与货期一单一议:把需求数量发给我们,销售会回复单价、交期、起订量,并可推荐同规格的现货替代型号。

SRV05-4 的封装和品牌是什么?

SRV05-4 由 Littelfuse Inc. 生产,封装 SOT-23-6,属于保险丝与保护下的ESD 保护。SRV05-4 是 Littelfuse 的 4 路 ESD 静电保护阵列,SOT-23-6 封装,工作电压在 5V 这一档,标称钳位 15V(实际钳位随电流变化,以原厂 datasheet 的曲线为准)。它的用法是拿一颗管子看住 4 条信号线——USB 2.0 的 D+/D- 和 VBUS、网口或 HDMI 的几对差分线、按键和接口排针,都能用它把静电泄到地,后面的芯片才不会被人体接触或插拔打坏。挑这类器件时,高速线上第一个要看的是电容,不是钳位电压:普通 TVS 的结电容几百 pF,挂到 USB 差分线上眼图直接就废了,SOT-23-6 的 4 路阵列本来就是为这种场合做的,具体电容值查原厂规格书。另外三点:一是走线要短、要靠近连接器,地回路越短泄放越干净,把器件放在远离接口的位置等于没做;二是别拿它当电源过压保护用,那种场合要选功率更大的 TVS;三是多路可以并起来增强泄放能力,但电容会叠加,高速线上要权衡。现货、批次与交期需按当天行情确认。

SRV05-4 的最小起订量是多少?

SRV05-4 的最小起订量为 1 个,支持小批量试产与批量配套,整盘、编带、散料均可按需求配货。

科炜科技能提供 SRV05-4 的替代型号吗?

可以。把原型号、目标品牌或关键参数(如通道、钳位电压、RoHS)发给我们,我们会给出可替代型号、封装匹配情况与配单报价。

怎么向科炜科技询价 SRV05-4?

三种方式:电话或微信 19125211182;邮箱 19125211182@163.com;或在官网 BOM 配单页上传物料清单。工作时间内一般 2 小时内响应,整单 BOM 正式报价通常 24 小时内给出。
