电阻器 合金采样电阻 · BOURNS

CRF2512-FZ-R005ELF · 合金采样电阻 5mΩ ±1% 2W ±50ppm/°C 2512

CRF2512-FZ-R005ELF 是 Bourns Inc. 的 合金采样电阻 5mΩ ±1% 2W ±50ppm/°C 2512,封装 2512,¥1.8526(100 个起订),现货。深圳市科炜科技有限公司可提供该型号的现货配套与 BOM 整单配单,价格与交期以询价确认为准。

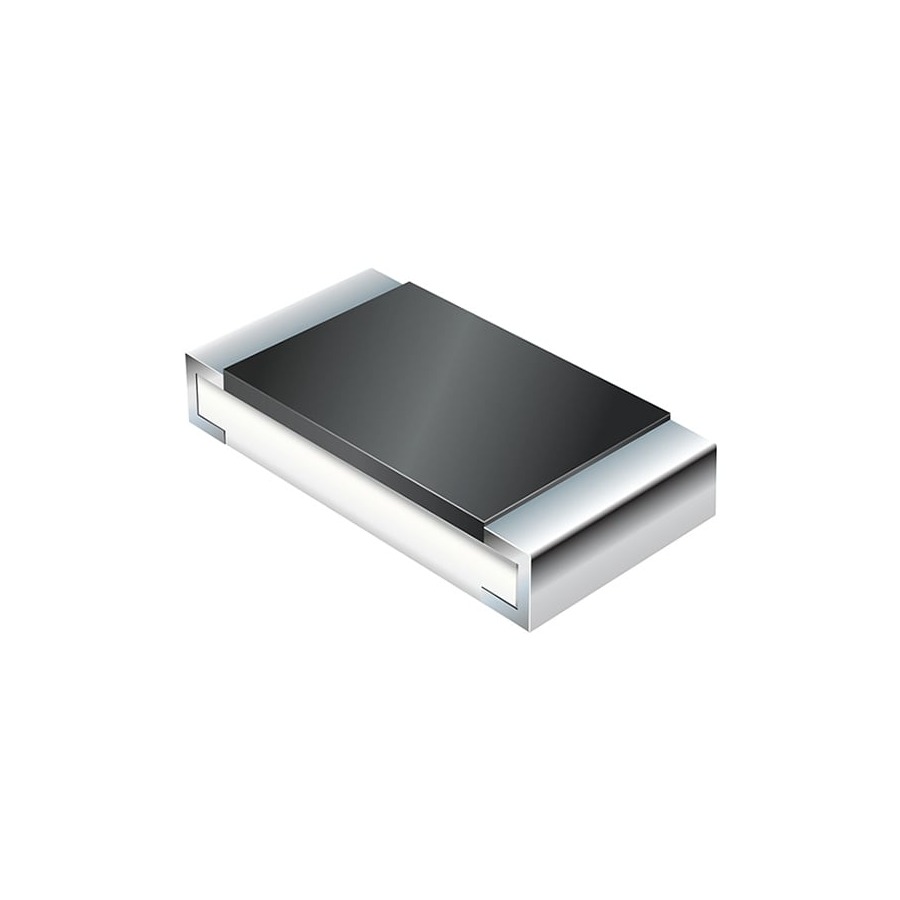

CRF2512-FZ-R005ELF 合金采样电阻 5mΩ ±1% 2W ±50ppm/°C 2512
型号 (MPN)CRF2512-FZ-R005ELF
品牌Bourns Inc.
品名合金采样电阻 5mΩ ±1% 2W ±50ppm/°C 2512
封装2512
分类电阻器 / 合金采样电阻
参考单价¥1.8526
起订量100 个
交期参考现货
参考库存200 个

CRF2512-FZ-R005ELF 阶梯价格(参考)

采购数量参考单价交期参考
1 个及以上¥1.8526现货
10 个及以上¥1.436现货
30 个及以上¥1.2575现货
100 个及以上¥1.0348现货
500 个及以上¥0.93565现货

CRF2512-FZ-R005ELF 详细参数

阻值5 mOhms
精度±1%
功率2W
CompositionMetal Element
FeaturesAutomotive AEC-Q200, Current Sense, Mois
介质±50ppm/°C
工作温度-55°C ~ 170°C

CRF2512-FZ-R005ELF 产品说明

CRF2512-FZ-R005ELF 是 Bourns 的 2512 合金电流采样电阻,站内登记 5mΩ、±1%、2W、±50ppm/°C、工作温度 -55~170°C,并带有 Current Sense、AEC-Q200 和防潮相关特性。它通过两端压降换算电流,适合 DC-DC、电池管理和电机驱动等采样位置。2W 是功耗额定值,不是可以不降额使用的 20A 连续电流额定值;满载附近必须结合环境温度、铜箔、脉冲和允许的采样电压做热设计。替换时不能只看 5mΩ,还要核对精度、温漂、功率、尺寸、低热电势、焊盘和开尔文采样布局。

采购与替代核对:
  • 按 5mΩ 和允许压降计算采样电压,例如 10A 时为 50mV、功耗 0.5W;再确认放大器输入范围、增益和噪声是否匹配。
  • 把 2W 当作功耗上限而不是额定电流,结合环境温度、铜箔面积、邻近热源和长期漂移做降额。
  • 用开尔文采样走线,让大电流路径与电压检测点分开,避免焊点和铜箔电阻被计入 5mΩ。
  • 核对 ±1%、±50ppm/°C、低热电势、脉冲能量和 AEC-Q200 范围;替换料还要比对 2512 焊盘与散热结构。
直接回答: CRF2512-FZ-R005ELF 是 5mΩ、±1%、2W、±50ppm/°C 的 2512 合金采样电阻,站内列出 Current Sense 和 AEC-Q200 特性。2W 不是 20A 连续电流额定值;20A 时理论功耗已达 2W,没有余量。设计要按降额、铜箔散热、脉冲和采样放大器输入范围核对,并用开尔文布局降低走线电阻误差。 更新于 2026-11-20

CRF2512-FZ-R005ELF 常见问题

CRF2512-FZ-R005ELF 现在有货吗?

该型号在库参考数量 200 个,现货。实际库存与交期以询价确认为准,下单前请联系销售核对最新情况。

CRF2512-FZ-R005ELF 的价格是多少?

参考单价 ¥1.8526(100 个起订)。阶梯价:1 个 起 ¥1.8526、10 个 起 ¥1.436、30 个 起 ¥1.2575、100 个 起 ¥1.0348、500 个 起 ¥0.93565。数量越大价格越低,把具体数量发给我们可获得正式报价。

CRF2512-FZ-R005ELF 的封装和品牌是什么?

CRF2512-FZ-R005ELF 由 Bourns Inc. 生产,封装 2512,属于电阻器下的合金采样电阻。CRF2512-FZ-R005ELF 是 Bourns 的 2512 合金电流采样电阻,站内登记 5mΩ、±1%、2W、±50ppm/°C、工作温度 -55~170°C,并带有 Current Sense、AEC-Q200 和防潮相关特性。它通过两端压降换算电流,适合 DC-DC、电池管理和电机驱动等采样位置。2W 是功耗额定值,不是可以不降额使用的 20A 连续电流额定值;满载附近必须结合环境温度、铜箔、脉冲和允许的采样电压做热设计。替换时不能只看 5mΩ,还要核对精度、温漂、功率、尺寸、低热电势、焊盘和开尔文采样布局。

CRF2512-FZ-R005ELF 的最小起订量是多少?

CRF2512-FZ-R005ELF 的最小起订量为 100 个,支持小批量试产与批量配套,整盘、编带、散料均可按需求配货。

科炜科技能提供 CRF2512-FZ-R005ELF 的替代型号吗?

可以。把原型号、目标品牌或关键参数(如阻值、精度、功率)发给我们,我们会给出可替代型号、封装匹配情况与配单报价。

怎么向科炜科技询价 CRF2512-FZ-R005ELF?

三种方式:电话或微信 19125211182;邮箱 19125211182@163.com;或在官网 BOM 配单页上传物料清单。工作时间内一般 2 小时内响应,整单 BOM 正式报价通常 24 小时内给出。

2W 的 5mΩ 电阻是不是可以长期通过 20A?

不能这样判断。20A 时 I²R 已经等于 2W,没有温升和长期漂移余量;实际连续电流必须按温度、铜箔、降额和允许误差确认。

为什么已经说了 5mΩ,还要强调开尔文采样?

实际测到的是器件焊端之间的电压。大电流走线和焊点电阻会叠加到极小信号上,开尔文布局能把检测点放到电阻本体的有效区域,减少误差。

可以只按阻值相同的 2512 电阻替换吗?

不能。还要比较精度、温漂、功率、低热电势、脉冲能力、材料结构和 AEC-Q200 范围;普通 5mΩ 厚膜电阻可能无法满足采样稳定性。

同类合金采样电阻型号推荐

需要 CRF2512-FZ-R005ELF?

正品保证 · 支持小批量试产与批量配套 · BOM 整单配单
