CPDUR5V0-HF · 双向 ESD 保护二极管 5V SOD-523

CPDUR5V0-HF 是 Comchip Technology 的 双向 ESD 保护二极管 5V SOD-523,封装 SOD-523F(0603),¥0.44128(1 个起订),现货。深圳市科炜科技有限公司可提供该型号的现货配套与 BOM 整单配单,价格与交期以询价确认为准。

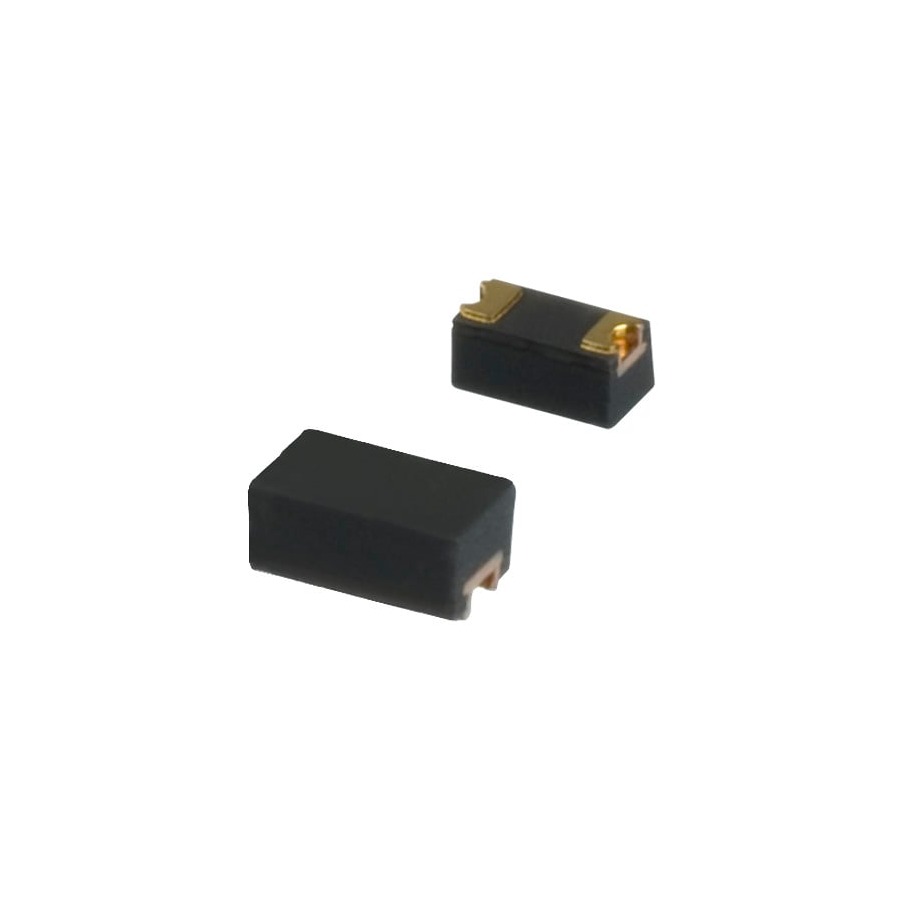

CPDUR5V0-HF 双向 ESD 保护二极管 5V SOD-523
型号 (MPN)CPDUR5V0-HF
品牌Comchip Technology
品名双向 ESD 保护二极管 5V SOD-523
封装SOD-523F(0603)
分类二三极管 / 稳压 TVS
参考单价¥0.44128
起订量1 个
交期参考现货
参考库存35 个

CPDUR5V0-HF 阶梯价格(参考)

采购数量参考单价交期参考
1 个及以上¥0.44128现货
10 个及以上¥0.35578现货
30 个及以上¥0.31293现货

CPDUR5V0-HF 详细参数

钳位电压10V
峰值脉冲电流(Ipp)5A@8/20us
峰值脉冲功率(Ppp)75W@8/20us
击穿电压(VBR)7V
极性Bidirectional
反向截止电压(Vrwm)5V
工作温度-40℃~+125℃
晶体管类型ESD
反向电流(Ir)100nA

CPDUR5V0-HF 产品说明

CPDUR5V0-HF 是 Comchip 的稳压 TVS SOD-523F(0603),封装 SOD-523F(0603)。在瞬态来的时候钳住电压,保护后面的器件不被静电和浪涌打坏。按反向截止电压、击穿电压和峰值脉冲功率选:截止电压要高于正常工作电压,钳位电压要低于被保护器件能承受的上限。目前有现货,具体批次与交期以询价确认为准。

采购与替代核对:
  • 先核对本页登记的 钳位电压 10V;峰值脉冲电流(Ipp) 5A@8/20us;峰值脉冲功率(Ppp) 75W@8/20us;击穿电压(VBR) 7V;极性 Bidirectional。
  • 把反向截止电压、工作峰值电压和受保护器件耐压放在同一条误差预算里。
  • 按实际瞬态波形核对峰值电流、峰值功率、动态钳位和重复次数,不能把 8/20µs 指标外推到所有 ESD。
  • 核对极性、电容、漏电、线路速率和接地回路面积。
直接回答: CPDUR5V0-HF 的关键判断是:它是双向 ESD 保护二极管,反向截止 5V、击穿 7V、钳位 10V,Ipp 5A@8/20µs、Ppp 75W、反向漏电 100nA。双向极性适合可能正负瞬态的线路,但 5A 是瞬态值,不能当作持续电流,也不能把 10V 钳位用于耐压更低的器件。 站内已登记 钳位电压 10V;峰值脉冲电流(Ipp) 5A@8/20us;峰值脉冲功率(Ppp) 75W@8/20us;击穿电压(VBR) 7V;极性 Bidirectional;尚缺电容、IEC 61000-4-2 等级、动态钳位、线路正常工作峰值和布局回路面积。这些未确认项目不能直接判定兼容。 更新于 2026-11-20

CPDUR5V0-HF 常见问题

CPDUR5V0-HF 现在有货吗?

该型号在库参考数量 35 个,现货。实际库存与交期以询价确认为准,下单前请联系销售核对最新情况。

CPDUR5V0-HF 的价格是多少?

参考单价 ¥0.44128(1 个起订)。阶梯价:1 个 起 ¥0.44128、10 个 起 ¥0.35578、30 个 起 ¥0.31293。数量越大价格越低,把具体数量发给我们可获得正式报价。

CPDUR5V0-HF 的封装和品牌是什么?

CPDUR5V0-HF 由 Comchip Technology 生产,封装 SOD-523F(0603),属于二三极管下的稳压 TVS。CPDUR5V0-HF 是 Comchip 的稳压 TVS SOD-523F(0603),封装 SOD-523F(0603)。在瞬态来的时候钳住电压,保护后面的器件不被静电和浪涌打坏。按反向截止电压、击穿电压和峰值脉冲功率选:截止电压要高于正常工作电压,钳位电压要低于被保护器件能承受的上限。目前有现货,具体批次与交期以询价确认为准。

CPDUR5V0-HF 的最小起订量是多少?

CPDUR5V0-HF 的最小起订量为 1 个,支持小批量试产与批量配套,整盘、编带、散料均可按需求配货。

科炜科技能提供 CPDUR5V0-HF 的替代型号吗?

可以。把原型号、目标品牌或关键参数(如钳位电压、峰值脉冲电流(Ipp)、峰值脉冲功率(Ppp))发给我们,我们会给出可替代型号、封装匹配情况与配单报价。

怎么向科炜科技询价 CPDUR5V0-HF?

三种方式:电话或微信 19125211182;邮箱 19125211182@163.com;或在官网 BOM 配单页上传物料清单。工作时间内一般 2 小时内响应,整单 BOM 正式报价通常 24 小时内给出。

CPDUR5V0-HF 的核心参数是什么?

站内登记:钳位电压 10V;峰值脉冲电流(Ipp) 5A@8/20us;峰值脉冲功率(Ppp) 75W@8/20us;击穿电压(VBR) 7V;极性 Bidirectional。

替换 CPDUR5V0-HF 时首先核对什么?

它是双向 ESD 保护二极管,反向截止 5V、击穿 7V、钳位 10V,Ipp 5A@8/20µs、Ppp 75W、反向漏电 100nA。双向极性适合可能正负瞬态的线路,但 5A 是瞬态值,不能当作持续电流,也不能把 10V 钳位用于耐压更低的器件。

同为 3.3V 或 5V 的 TVS 能直接替换吗?

不能。截止电压、击穿电压、钳位、峰值波形、极性和电容都会影响保护结果。
